Большинство отказов ИБП, по данным сервисной статистики, связано не с электроникой, а с проблемами, которые часто остаются незамеченными при обычном обслуживании. В статье разбираем, что показывает нагрузочное тестирование, какие риски оно помогает предотвратить, как часто его проводить и почему стоимость профилактики, как правило, ниже цены простоя производства или дата-центра.
Когда ИБП нужен больше всего — уже поздно выяснять, работает ли он
Представьте ситуацию: производственная линия стоимостью десятки миллионов рублей работает в штатном режиме. Внешняя сеть отключается всего на несколько секунд. По расчетам проектировщиков этого времени достаточно, чтобы промышленный ИБП принял нагрузку и обеспечил питание оборудования до запуска дизель-генератора.
Но происходит другое. Через несколько секунд после перехода на батареи ИБП аварийно отключается. Производство останавливается, часть продукции оказывается бракованной, технологический цикл нарушен, а восстановление занимает несколько часов.
Позже выясняется, что часть аккумуляторов давно потеряла емкость, один из силовых модулей работал с ограничениями, а система никогда не проверялась под полной нагрузкой.
Подобные ситуации встречаются чаще, чем принято считать. Причина проста: большинство предприятий обслуживают ИБП по регламенту, но не проверяют его способность выполнять главную задачу — надежно питать критически важную нагрузку во время аварии.
Именно поэтому нагрузочное тестирование становится не дополнительной услугой, а одним из ключевых инструментов управления надежностью инженерной инфраструктуры.
Что такое нагрузочное тестирование ИБП
Нагрузочное тестирование — это комплекс инженерных испытаний, позволяющий проверить, как система бесперебойного электроснабжения работает в условиях, максимально приближенных к реальной эксплуатации. Метод установления эксплуатационных характеристик и требования к испытаниям описаны в стандарте ГОСТ IEC 62040-3-2024.
Главная задача тестирования — подтвердить, что ИБП способен:
-
принять расчетную нагрузку;
-
обеспечить требуемое время автономной работы;
-
корректно переключаться между режимами;
-
выдерживать динамические изменения нагрузки;
-
работать без перегрева и перегрузок;
-
корректно взаимодействовать с аккумуляторными батареями.
В отличие от простой проверки индикации или встроенной самодиагностики, нагрузочное тестирование позволяет увидеть фактическое состояние всей системы.
Почему встроенное самотестирование не гарантирует надежность
Современные промышленные ИБП регулярно выполняют автоматическую диагностику. Однако подобные проверки имеют ограничения.
Самотестирование обычно занимает несколько секунд и позволяет определить очевидные неисправности:
-
отсутствие аккумуляторной цепи;
-
критическое снижение напряжения;
-
ошибки электроники;
-
неисправность отдельных модулей.
При этом остаются незамеченными (особенно в недорогих моделях):
-
снижение реальной емкости АКБ;
-
перегрев отдельных элементов;
-
высокое внутреннее сопротивление батарей;
-
деградация соединений;
-
проблемы распределения нагрузки;
-
скрытые дефекты силовой части.
Проще говоря, система может сообщать, что «всё исправно», хотя фактически необходимое время автономной работы уже не обеспечивается.
Примечание: в ИБП среднего и высокого класса могут применяться более совершенные методы диагностики (измерение импеданса, температурный мониторинг), но они не заменяют полноценных нагрузочных испытаний.
Какие проблемы позволяет выявить нагрузочное тестирование
На практике испытания позволяют обнаружить десятки потенциальных отказов задолго до возникновения аварийной ситуации.
|
Проблема |
Чем опасна |
Что показывает тестирование |
|
Деградация аккумуляторов |
Резкое сокращение времени автономии |
Фактическую емкость батарей |
|
Ослабление соединений |
Перегрев и возможное отключение |
Повышенное падение напряжения |
|
Неравномерная работа модулей |
Перегрузка отдельных силовых блоков |
Распределение мощности |
|
Ошибки настройки |
Некорректное переключение режимов |
Реальное поведение системы |
|
Перегрев оборудования |
Ускоренный износ компонентов |
Температурные режимы работы |
|
Недостаточная мощность |
Перегрузка ИБП |
Реальный запас мощности |
Подобные дефекты редко проявляются в обычной эксплуатации, но становятся критичными во время отключения электроснабжения.
Какие объекты особенно нуждаются в регулярных испытаниях
Хотя техническое обслуживание ИБП рекомендуется для всех объектов, есть категории предприятий, где нагрузочное тестирование фактически является обязательной практикой. К ним относятся:
-
дата-центры;
-
серверные крупных компаний;
-
производственные предприятия непрерывного цикла;
-
медицинские учреждения;
-
логистические комплексы;
-
телекоммуникационные узлы;
-
финансовые организации;
-
диспетчерские центры;
-
нефтегазовые предприятия;
-
объекты энергетики.
На подобных объектах даже кратковременная потеря питания способна привести к серьезным финансовым последствиям.
Что именно проверяют инженеры
Комплексное тестирование включает значительно больше операций, чем принято считать. Как правило, проверяются:
Работа силовой части
Оценивается:
-
стабильность выходного напряжения;
-
качество синусоиды;
-
работа инвертора;
-
корректность байпаса;
-
работа выпрямителя.
Аккумуляторные батареи
Особое внимание уделяется АКБ, поскольку именно они часто становятся причиной отказов. Инженеры оценивают:
-
остаточную емкость;
-
внутреннее сопротивление;
-
равномерность характеристик;
-
температуру;
-
состояние клемм;
-
срок службы аккумуляторов ИБП.
Для разных технологий — AGM, GEL и литий-ионных аккумуляторов — применяются различные методы диагностики.
Проверка времени автономной работы
Именно этот этап позволяет убедиться, что система действительно обеспечивает расчетное резервное питание предприятия.
Почему именно аккумуляторы становятся самым слабым звеном
По статистике производителей ИБП, значительная часть отказов связана не с электроникой, а с аккумуляторными батареями. Причины очевидны: даже качественные AGM-аккумуляторы постепенно теряют емкость.
На скорость старения влияют:
-
повышенная температура;
-
глубокие разряды;
-
неправильный режим зарядки;
-
отсутствие регулярной диагностики.
Важно понимать: батарея может выглядеть полностью исправной, иметь нормальное напряжение, но потерять значительную часть емкости. Проверить это без нагрузочного тестирования невозможно.

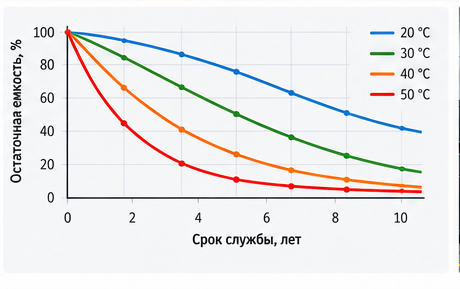

Температура — скрытый фактор риска
Одной из самых недооцененных причин ускоренного старения аккумуляторов остается температура.
Для большинства свинцово-кислотных АКБ расчетный срок службы указывается при температуре около 20–25 °C. По оценкам производителей, повышение температуры на каждые 10 °C выше этого диапазона может сократить срок службы батареи примерно вдвое. Для литий-ионных АКБ зависимость иная, но перегрев также неблагоприятен.

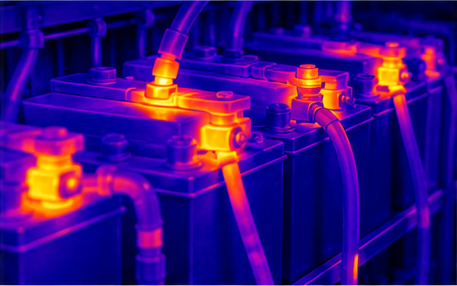

Поэтому во время обследования инженеры обязательно оценивают:
-
эффективность вентиляции;
-
температурное распределение;
-
работу кондиционирования;
-
расположение аккумуляторных шкафов.
Нагрузочное тестирование и расчет мощности ИБП
Иногда испытания показывают неожиданную проблему — система уже работает практически на пределе возможностей. Это особенно характерно для предприятий, которые постепенно увеличивали количество подключенного оборудования.
В результате:
-
выросла активная мощность;
-
изменился коэффициент мощности;
-
увеличились пусковые токи;
-
появились новые потребители.
Если расчет мощности ИБП давно не пересматривался, резерв может оказаться значительно меньше ожидаемого. Именно поэтому профессиональное тестирование обычно сопровождается повторным анализом существующей нагрузки.
Нужно ли проводить испытания, если используется резервирование N+1?
Да. Наличие резервирования значительно повышает надежность системы, но не отменяет необходимости проверок.
Например:
-
один модуль может работать с ограниченной мощностью;
-
резервный блок может не подключаться автоматически;
-
распределение нагрузки между параллельно работающими ИБП может оказаться неравномерным.
Во время тестирования проверяется работа всей архитектуры резервирования, включая:
-
корректность перераспределения нагрузки;
-
отказоустойчивость отдельных модулей.
Типичные ошибки предприятий
На практике чаще всего встречаются следующие ситуации.
«ИБП еще ни разу не подводил»
Отсутствие аварий не означает исправность оборудования. Напротив, система могла просто ни разу не работать в реальном режиме автономии.
«Отключения происходят редко»
Даже одно серьезное отключение способно многократно превысить стоимость профилактических работ. Для непрерывного производства вероятность события менее важна, чем его последствия.
«Мы ежегодно меняем аккумуляторы»
Замена АКБ сама по себе не гарантирует надёжность. Необходимо проверить:
-
правильность монтажа;
-
баланс батарей;
-
параметры зарядки;
-
качество новых аккумуляторов.
«Можно поставить ИБП с большим запасом»
Избыточная мощность не решает проблему обслуживания. Даже самый дорогой промышленный ИБП не сможет обеспечить питание при неисправных аккумуляторах или ошибках настройки.
Как часто необходимо проводить нагрузочное тестирование
Периодичность зависит от категории объекта, условий эксплуатации и требований отраслевых нормативов. В большинстве случаев рекомендуется следующая практика:
|
Тип объекта |
Рекомендуемая периодичность |
|
Производственные предприятия |
ежегодно |
|
Дата-центры |
1–2 раза в год |
|
Медицинские учреждения |
ежегодно или после модернизации |
|
Объекты связи |
ежегодно |
|
Критически важные инфраструктурные объекты |
по программе эксплуатационного контроля |
Дополнительно испытания рекомендуется выполнять:
-
после замены аккумуляторов;
-
после модернизации системы;
-
после увеличения нагрузки;
-
перед вводом объекта в эксплуатацию;
-
после капитального ремонта.

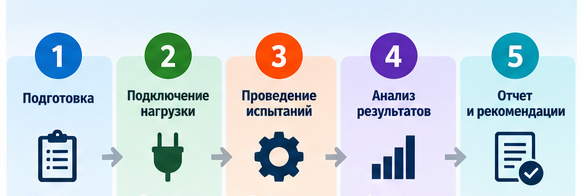

Как проходит профессиональное тестирование
Как правило, работы включают несколько этапов.
-
Предварительное обследование
Изучается схема электроснабжения, конфигурация оборудования, история эксплуатации и параметры нагрузки. -
Инструментальная диагностика
Проверяются силовые цепи, аккумуляторные батареи, качество соединений, температурный режим и журналы событий. -

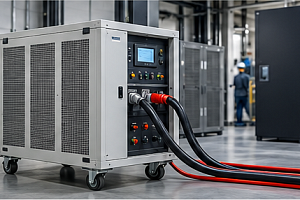

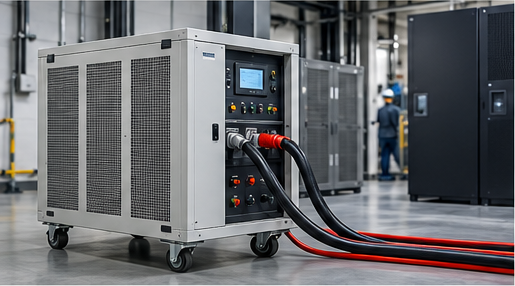

Проведение нагрузочных испытаний
На систему подается контролируемая нагрузка с использованием специализированного оборудования. Измеряются ключевые параметры работы ИБП и батарей. -
Анализ результатов
Инженеры оценивают соответствие фактических характеристик проектным требованиям и выявляют потенциальные риски. -
Подготовка рекомендаций
Заказчик получает технический отчет с перечнем обнаруженных замечаний, оценкой остаточного ресурса оборудования и рекомендациями по дальнейшей эксплуатации.
Почему нагрузочное тестирование выгоднее аварийного ремонта
С точки зрения бизнеса нагрузочное тестирование — это инструмент управления рисками. Оно позволяет:
-
снизить вероятность внеплановых простоев;
-
подтвердить готовность системы к аварийным режимам;
-
продлить срок службы оборудования;
-
оптимизировать расходы на обслуживание ИБП;
-
планировать замену аккумуляторов без экстренных закупок;
-
избежать дорогостоящих отказов в критический момент.
Фактически предприятие получает не только информацию о текущем состоянии системы бесперебойного электроснабжения, но и основу для принятия обоснованных инвестиционных решений.
Практический чек-лист для главного инженера
- Проведено ли нагрузочное тестирование за последние 12 месяцев?
-
Подтверждено ли фактическое время автономной работы?
-
Проверена ли остаточная емкость аккумуляторов для ИБП?
-
Пересматривался ли расчет мощности ИБП после изменения нагрузки?
-
Проверялась ли работа резервирования N+1?
-
Есть ли актуальный технический отчет о состоянии системы?
-
Известен ли остаточный ресурс аккумуляторных батарей?
Если хотя бы на один из вопросов ответ отрицательный, систему стоит проверить.
Заключение
Система бесперебойного электроснабжения существует не для того, чтобы безотказно работать в штатном режиме. Ее задача — обеспечить питание именно тогда, когда внешняя сеть уже не справилась.
Именно поэтому надежность ИБП определяется не возрастом оборудования и не отсутствием сообщений об ошибках, а подтвержденной способностью выдерживать реальную нагрузку.
На практике при проектировании ИБП и систем резервного питания специалисты уделяют внимание не только выбору оборудования, но и всему жизненному циклу системы: от расчета мощности и оценки режимов эксплуатации до регулярного обслуживания, диагностики аккумуляторных батарей и нагрузочных испытаний. Такой подход помогает выявлять скрытые риски до того, как они приведут к простою производства или отказу критически важной инфраструктуры.
Если требуется объективно оценить готовность вашей системы к аварийным режимам, рекомендуется провести технический аудит существующей системы бесперебойного электроснабжения, включающий нагрузочное тестирование, проверку состояния аккумуляторов, подтверждение расчетной мощности ИБП и подготовку рекомендаций по повышению надежности. Это позволит принимать решения на основе измерений и фактического состояния оборудования, а не предположений.
