Рост нагрузки, изменение категории потребителей и ужесточение требований к непрерывности электроснабжения — типичные причины модернизации системы бесперебойного питания. Разберём, как работает параллельное подключение отдельных ИБП, когда необходима схема N+1, какие ошибки встречаются при проектировании и почему правильная архитектура снижает не только технические, но и финансовые риски предприятия.
Когда одного ИБП уже недостаточно
Представьте производственную линию, которая работает в непрерывном режиме. Со временем предприятие расширяется: появляются новые станки, системы автоматизации, серверное оборудование, дополнительные линии упаковки. Первоначально установленный ИБП ещё справляется с задачей, но его мощность уже близка к пределу.
Второй вариант проблемы случается, когда необходимо провести плановое или аварийное обслуживание ИБП. Его нужно вывести из работы. Если он один, нагрузку приходится переводить напрямую на городскую сеть — объект остаётся без защиты. В этот период может произойти кратковременное отключение внешнего электроснабжения или критичное отклонение параметров электричества от стандартных. Результат — остановка производства, сбой технологического процесса, потери сырья и нарушение графика поставок.
Проблема часто связана не с качеством ИБП, а с архитектурой системы электроснабжения. Поэтому на объектах, где цена простоя высока, применяют параллельную работу нескольких отдельных ИБП. Это позволяет повысить надёжность, обеспечить резервирование и упростить дальнейшее развитие и обслуживание инфраструктуры.
Что такое параллельная работа ИБП
Параллельная работа ИБП — это режим, при котором несколько отдельных источников бесперебойного питания работают совместно и питают одну общую нагрузку. Каждый ИБП синхронизируется с остальными и участвует в распределении мощности. Для нагрузки такая система выглядит как единый источник питания.
В зависимости от задач параллельная схема может использоваться для:
-
увеличения общей мощности;
-
повышения надёжности за счёт резервирования.
Во многих проектах обе задачи решаются одновременно.
Когда необходимо параллельное подключение ИБП
На практике встречаются несколько типичных ситуаций.
1. Рост нагрузки предприятия
Сегодня объект потребляет 120 кВА, а через два года после модернизации потребуется 220 кВА. Покупать один большой ИБП сразу может быть экономически нецелесообразно. Рациональнее установить несколько ИБП с возможностью постепенного расширения системы.
Максимальная мощность одного ИБП имеет конечное значение и зависит от модели, производителя и использованных технологий. Например, производитель выпускает ИБП максимальной мощностью 600 кВА, тогда для подключения нагрузки около 2,4 МВт, потребуется подключить параллельно четыре таких ИБП.
2. Требования к высокой доступности
На объектах, где даже короткое отключение приводит к серьезным последствиям, применяется резервирование.
Это характерно для:
-
дата-центров;
-
производственных предприятий;
-
медицинских учреждений;
-
объектов связи;
-
диспетчерских центров;
-
финансовых организаций;
-
логистических комплексов.
3. Исключение единой точки отказа
Любое оборудование требует обслуживания. Если установлен только один ИБП, его вывод в ремонт снижает уровень защиты объекта. При параллельной работе нескольких ИБП обслуживание можно выполнять без остановки критичных процессов.
Основные схемы параллельной работы

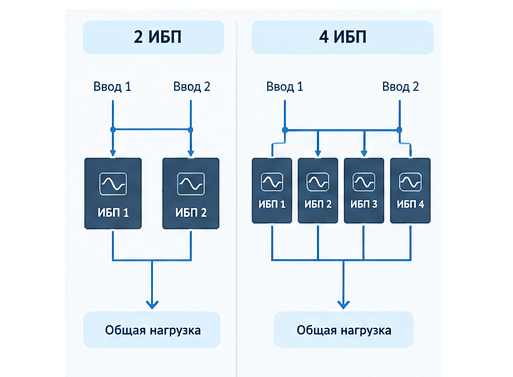

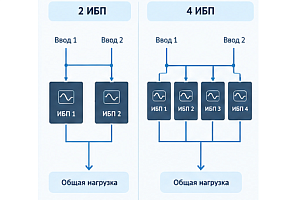

Схема 1. Увеличение мощности
В этом случае суммарная мощность нескольких ИБП складывается.
| Конфигурация | Общая мощность |
|---|---|
| 2 × 100 кВА | 200 кВА |
| 3 × 80 кВА | 240 кВА |
| 4 × 250 кВА | 1000 кВА |
Такое решение подходит для объектов с постепенно растущей нагрузкой.
Преимущества:
-
возможность масштабирования;
-
отсутствие необходимости сразу покупать оборудование максимальной мощности;
-
более равномерная загрузка оборудования.

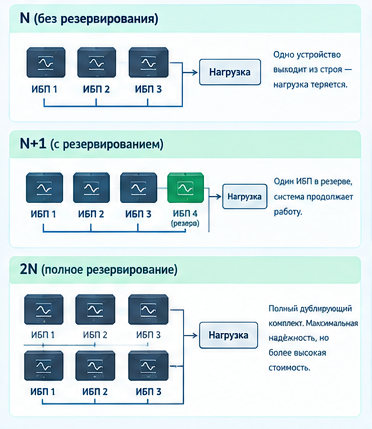

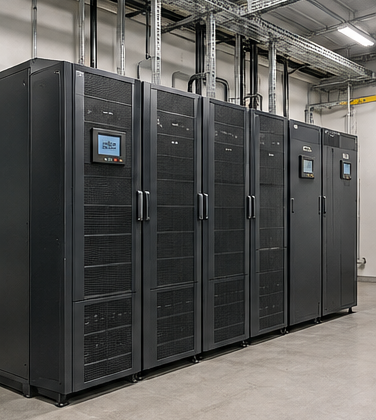

Схема 2. Резервирование N+1
Это наиболее распространенный вариант для критически важных объектов.
Например:
-
нагрузка объекта — 300 кВА;
-
используются четыре ИБП по 100 кВА;
-
три ИБП обеспечивают нагрузку;
-
четвёртый ИБП находится в резерве.
Если один ИБП выйдет из строя или будет отключен для обслуживания, остальные продолжат питание нагрузки. При корректно выполненном проекте переход не повлияет на работу потребителей.
Важно понимать: после отказа одного ИБП в схеме N+1 оставшиеся аппараты могут работать с повышенной загрузкой. Поэтому нужно проверять, допускает ли производитель такой режим и есть ли достаточный запас по мощности и температуры.
Почему резервирование N+1 считается отраслевым стандартом
Схема резервирования N+1 стала отраслевым стандартом благодаря удачному балансу между эффективностью, сложностью, практичностью и экономической целесообразностью для многих критически важных систем.
Главная идея заключается не в увеличении мощности. Главная задача — исключить потерю питания при отказе одного элемента системы.
Это особенно важно для:
-
ЦОД;
-
серверных;
-
производственных линий;
-
медицинского оборудования;
-
автоматизированных складов;
-
телекоммуникационных объектов.
Стоимость дополнительного ИБП зачастую значительно ниже стоимости одного серьезного простоя.

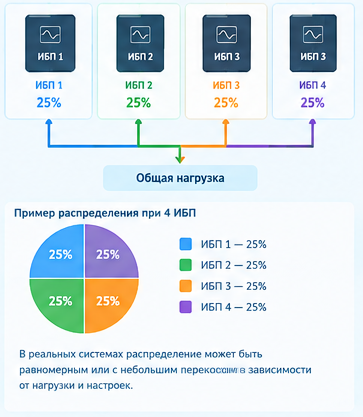

Как распределяется нагрузка между ИБП
Заказчики часто спрашивают: если несколько ИБП работают одновременно, не будет ли один перегружен сильнее остальных?
Современные online-ИБП с двойным преобразованием, поддерживающие параллельную работу, синхронизируют выходные параметры и автоматически распределяют нагрузку. При одинаковых моделях и корректных настройках аппараты загружаются примерно одинаково. Это положительно влияет на:
-
ресурс силовой электроники;
-
срок службы вентиляторов;
-
равномерность износа компонентов.
Но поддержка параллельной работы есть не у всех моделей. Это отдельная функция, которую нужно проверять по документации производителя.
Какие ИБП подходят для параллельной работы
Не каждый ИБП поддерживает параллельную работу.
| Тип ИБП | Возможность параллельной работы |
|---|---|
| Офлайн (бэкап) ИБП / Offline / standby / VFD* | Как правило, не поддерживает |
| Линейно-интерактивный / Line-Interactive / VI* | Встречается редко |
| Онлайн (двойного преобразования) / Online Double Conversion / VFI* | Зависит от модели; для ответственных объектов обычно выбирают online-ИБП с поддержкой параллельной работы |
* – классы ИБП по стандарту IEC 62040-3
Именно поэтому для промышленных предприятий, предприятий с критичной нагрузкой, для серверных и ЦОД чаще применяют online-системы двойного преобразования. Они обеспечивают:
-
непрерывное питание нагрузки;
-
стабилизацию напряжения;
-
фильтрацию помех;
-
отсутствие времени переключения при пропадании сети;
-
возможность совместной работы нескольких ИБП.
Типичные ошибки при реализации параллельной схемы
Ошибка №1. Использование несовместимых ИБП
Даже устройства одного производителя могут иметь разные системы управления. Без официальной поддержки совместной работы они могут работать нестабильно. Лучше использовать одинаковые модели, предназначенные для параллельной работы. Более того, случается что производители без уведомления вносят изменения в выпускаемые модели. Эти изменения могут сделать несовместимыми для параллельной работы выпущенные в разные годы устройства одной линейки.
Ошибка №2. Неправильный расчет мощности
Иногда предприятие покупает несколько ИБП «с запасом», но не учитывает:
-
коэффициент мощности нагрузки;
-
пусковые токи;
-
перспективы развития объекта;
-
требуемый уровень резервирования;
-
необходимое время автономной работы.
В результате оборудование либо перегружено, либо используется лишь на малой части мощности, что ухудшает экономику проекта.

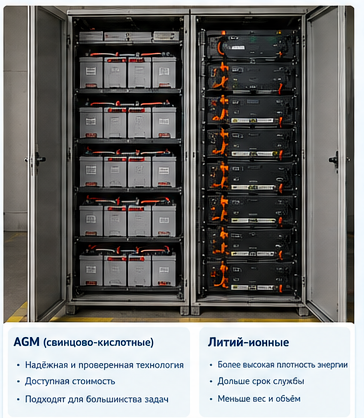

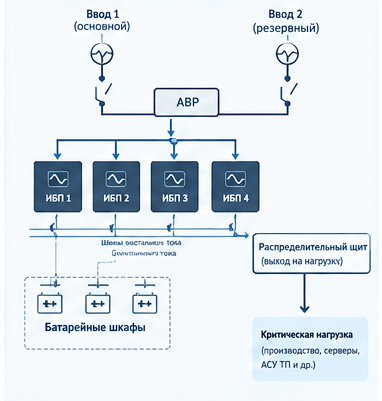

Ошибка №3. Недооценка аккумуляторных батарей
Параллельная работа касается не только самих ИБП. Важно правильно подобрать систему накопления энергии или батарейные массивы.
Для начала принимается решение о подключении к каждому ИБП
При выборе самих аккумуляторов необходимо учитывать:
-
тип и ёмкость батарей;
-
возраст батарей;
-
внутреннее сопротивление;
-
температурный режим работы;
-
разрядные характеристики;
-
условия заряда и разряда.
Например, эксплуатация AGM-аккумуляторов при температуре выше +25 °C может существенно сократить срок их службы. Для объектов с высокой интенсивностью эксплуатации все чаще рассматриваются литий-ионные решения, которые обеспечивают больший ресурс (большее число циклов разряда-заряда), быстрее заряжаются и лучше переносят циклические нагрузки, хотя требуют более высоких первоначальных инвестиций.
Ошибка №4. Отсутствие сервисного обслуживания
Даже качественная система требует регулярной проверки. Техническое обслуживание ИБП позволяет своевременно выявить:
-
деградацию аккумуляторов;
-
ошибки синхронизации;
-
износ вентиляторов;
-
загрязнение системы охлаждения;
-
отклонения рабочих параметров.
Стоимость профилактического обслуживания несопоставима с потерями в аварийных ситуациях.
Когда параллельная схема экономически оправдана
На первый взгляд несколько ИБП обходятся дороже одного. Но при расчёте полной стоимости владения ситуация часто выглядит иначе.
|
Один мощный ИБП |
Параллельная система |
|
Единая точка отказа |
Резервирование при схеме N+1 |
|
Сложнее обслуживание |
Обслуживание без риска для нагрузки |
|
Ограниченное масштабирование |
Постепенное расширение |
|
Выше риск простоя |
Выше отказоустойчивость |
|
Сложнее модернизация |
Проще наращивать систему |
При этом параллельная система тоже может иметь общие точки отказа: ввод, байпас, распределительные шкафы, кабельные трассы, систему мониторинга. Их также нужно учитывать при проектировании.
Для большинства предприятий стоимость даже одного незапланированного простоя превышает дополнительные инвестиции в резервирование.
Ответы на популярные вопросы
Зачем покупать дорогой ИБП, если отключения бывают редко?
Задача ИБП — не только работа при полном исчезновении напряжения. Современная система бесперебойного электроснабжения защищает оборудование от просадок, скачков, гармонических искажений и других проблем качества электроэнергии, которые встречаются значительно чаще полного отключения.
Почему нельзя просто купить ИБП с большим запасом мощности?
Большой запас мощности не заменяет резервирование. Даже самый мощный ИБП остаётся одним устройством. При его отказе объект остаётся без защиты.
Можно ли самостоятельно объединить несколько ИБП?
Как правило, нет. Для совместной работы необходимы:
-
совместимые модели;
-
специальные платы или интерфейсы параллельной работы;
-
корректная настройка алгоритмов;
-
проверка синхронизации;
-
испытания после ввода в эксплуатацию.
Ошибки при подключении в параллель могут привести к нестабильному распределению нагрузки или выходу ИБП из строя.
Как понять, что предприятию пора переходить на параллельную систему?
Есть несколько характерных признаков:
-
загрузка существующего ИБП близка к пределу;
-
планируется расширение производства;
-
простой оборудования обходится дорого;
-
отсутствует резервирование;
-
невозможно обслуживать ИБП без перевода нагрузки на байпас;
-
объект предъявляет высокие требования к непрерывности электроснабжения.
Если совпадает несколько пунктов, стоит провести инженерную оценку существующей инфраструктуры.

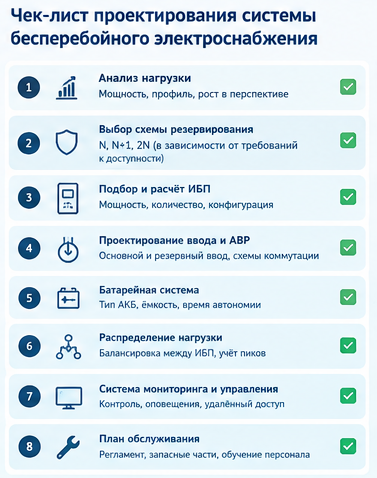

Практический чек-лист перед проектированием
Перед тем как купить ИБП для предприятия, рекомендуется ответить на следующие вопросы:
-
Какова фактическая и перспективная мощность нагрузки?
-
Требуется ли резервирование N+1 (или более высокая степень надёжности)?
-
Допустима ли остановка оборудования во время обслуживания?
-
Какое время автономной работы необходимо?
-
Какие аккумуляторы оптимальны с учетом условий эксплуатации?
-
Есть ли требования к дальнейшему масштабированию?
-
Организовано ли регулярное обслуживание ИБП?
Именно ответы на эти вопросы позволяют выбрать решение, которое обеспечит надежность и разумную стоимость владения на протяжении жизненного цикла системы.
Почему проектирование имеет решающее значение
Практика показывает, что большинство проблем возникает не из-за качества оборудования, а из-за ошибок на этапе проектирования.
При разработке системы бесперебойного электроснабжения важно учитывать не только текущую нагрузку, но и перспективы развития предприятия, особенности технологических процессов, требования к резервированию, параметры аккумуляторных батарей, условия эксплуатации и возможности сервисного обслуживания.
Именно поэтому специалисты ЭНКОМ начинают работу с обследования объекта, анализа существующей инфраструктуры и расчёта нескольких вариантов архитектуры. Такой подход позволяет избежать избыточных затрат, снизить риски простоев и обеспечить масштабируемость системы без кардинальной реконструкции в будущем.
Заключение
Параллельная работа ИБП — это не просто способ увеличить мощность системы. Для многих промышленных предприятий, серверных, дата-центров и объектов с критичной нагрузкой она становится инструментом управления рисками.
Грамотно реализованная схема позволяет:
-
исключить единую точку отказа;
-
обеспечить резервирование N+1;
-
выполнять обслуживание без остановки оборудования;
-
упростить модернизацию и расширение системы;
-
повысить надёжность инженерной инфраструктуры и снизить стоимость простоев.
Эффективность решения определяется не количеством установленных ИБП, а качеством инженерного проекта, корректным расчётом мощности, выбором совместимого оборудования, правильным подбором аккумуляторов и регулярным техническим обслуживанием.
Получите инженерную оценку вашей системы
Если вы планируете модернизацию существующей системы бесперебойного электроснабжения, расширение производства или строительство нового объекта, специалисты ЭНКОМ помогут:
-
провести аудит системы электроснабжения;
-
выполнить расчёт мощности ИБП и времени автономной работы;
-
подобрать промышленный ИБП и аккумуляторные батареи;
-
разработать проект с резервированием N+1 и возможностью масштабирования;
-
подготовить техническое и коммерческое предложение с учётом особенностей вашего объекта.
Такой подход позволяет принимать решения, основанные на инженерных расчётах и экономической эффективности, а не на типовых конфигурациях.
